ソリッドの面を分割するメモ
面を分割する

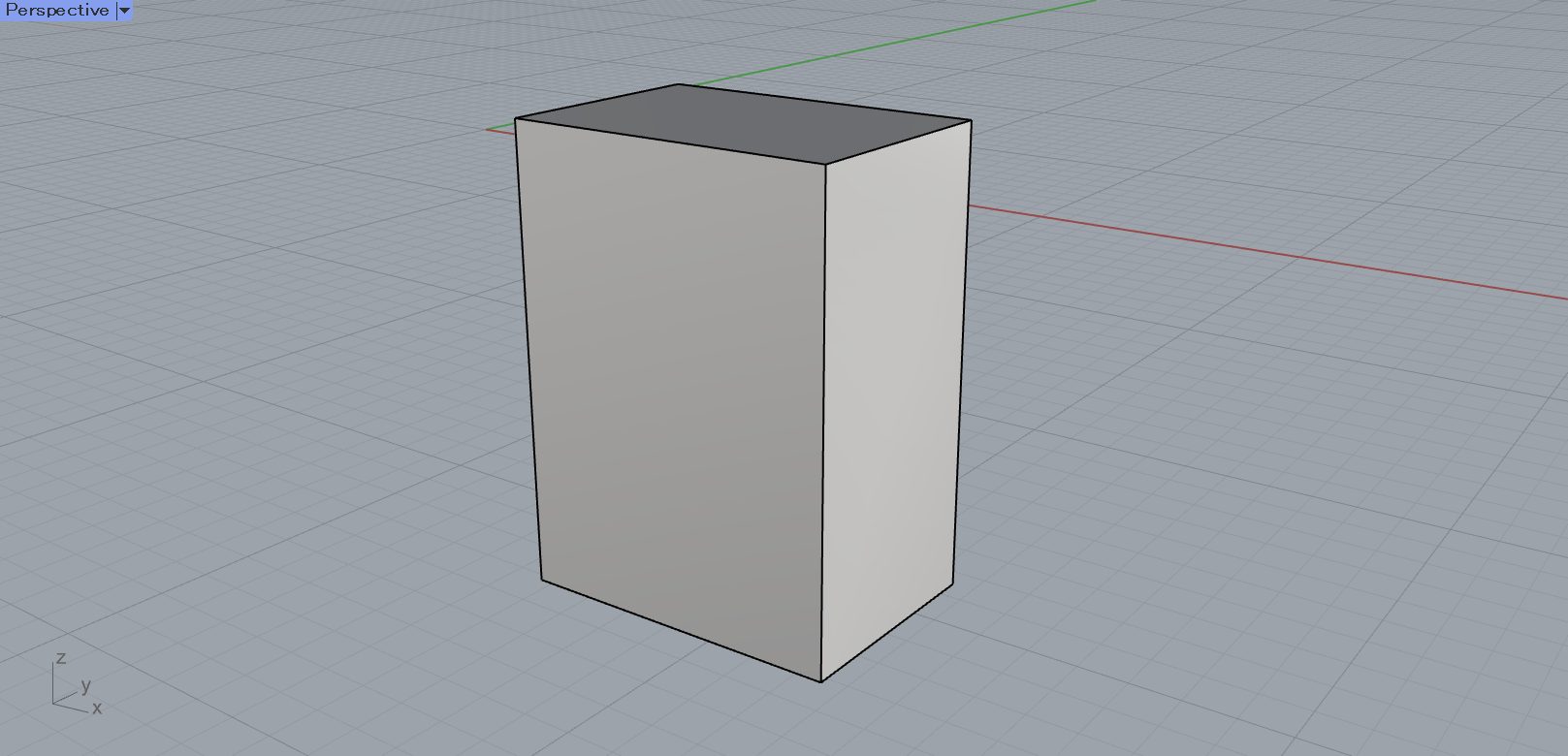

面の分割はSplitFaceコマンドで使用します。例として図のような立方体の面を上下に分割します。

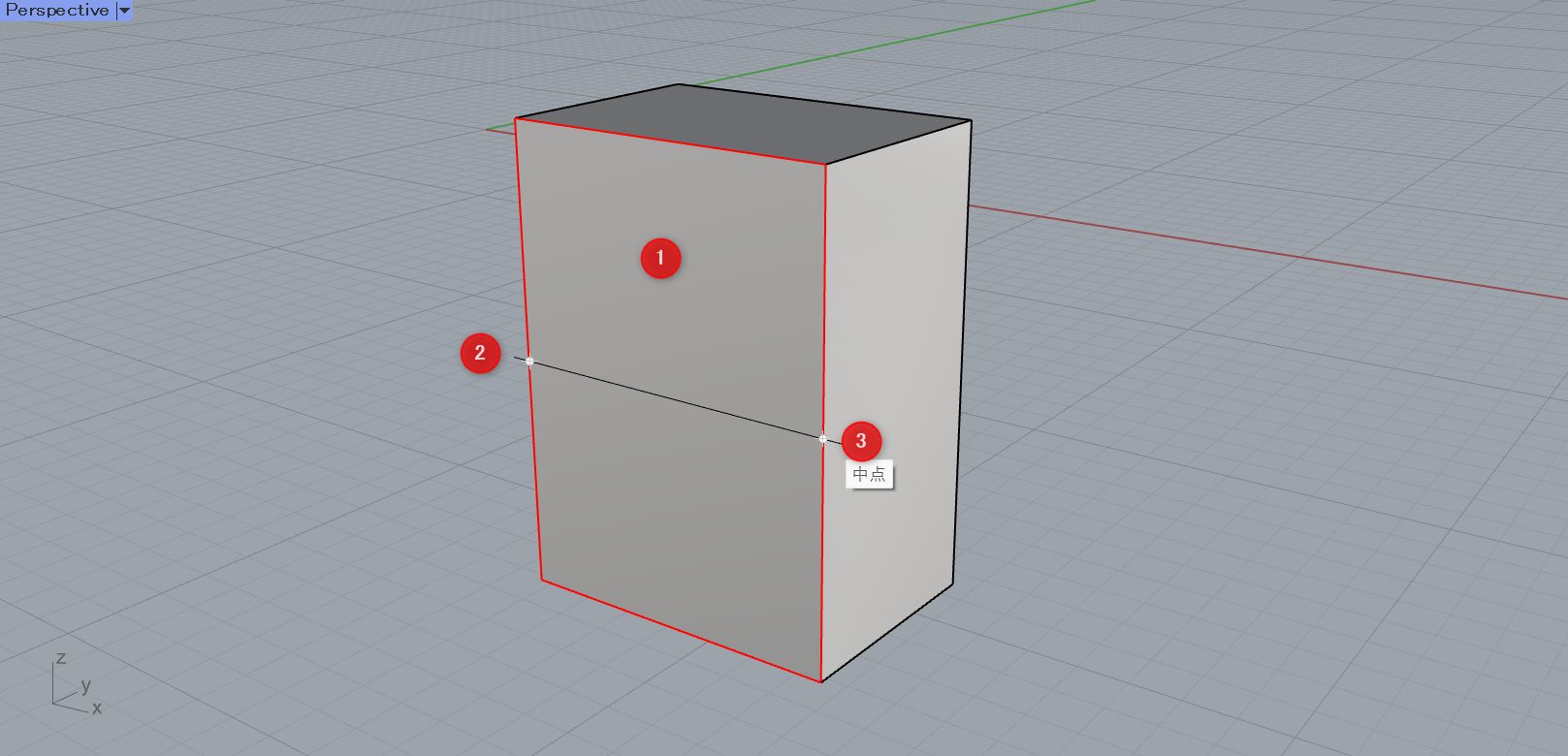

まず、SplitFaceコマンドを入力して、
- 分割する面を選択してEneter
- 分割軸の始点をクリック
- 終点をクリックしてEnter
これで指定した軸に沿って面が分割されます。
分割面を確認する

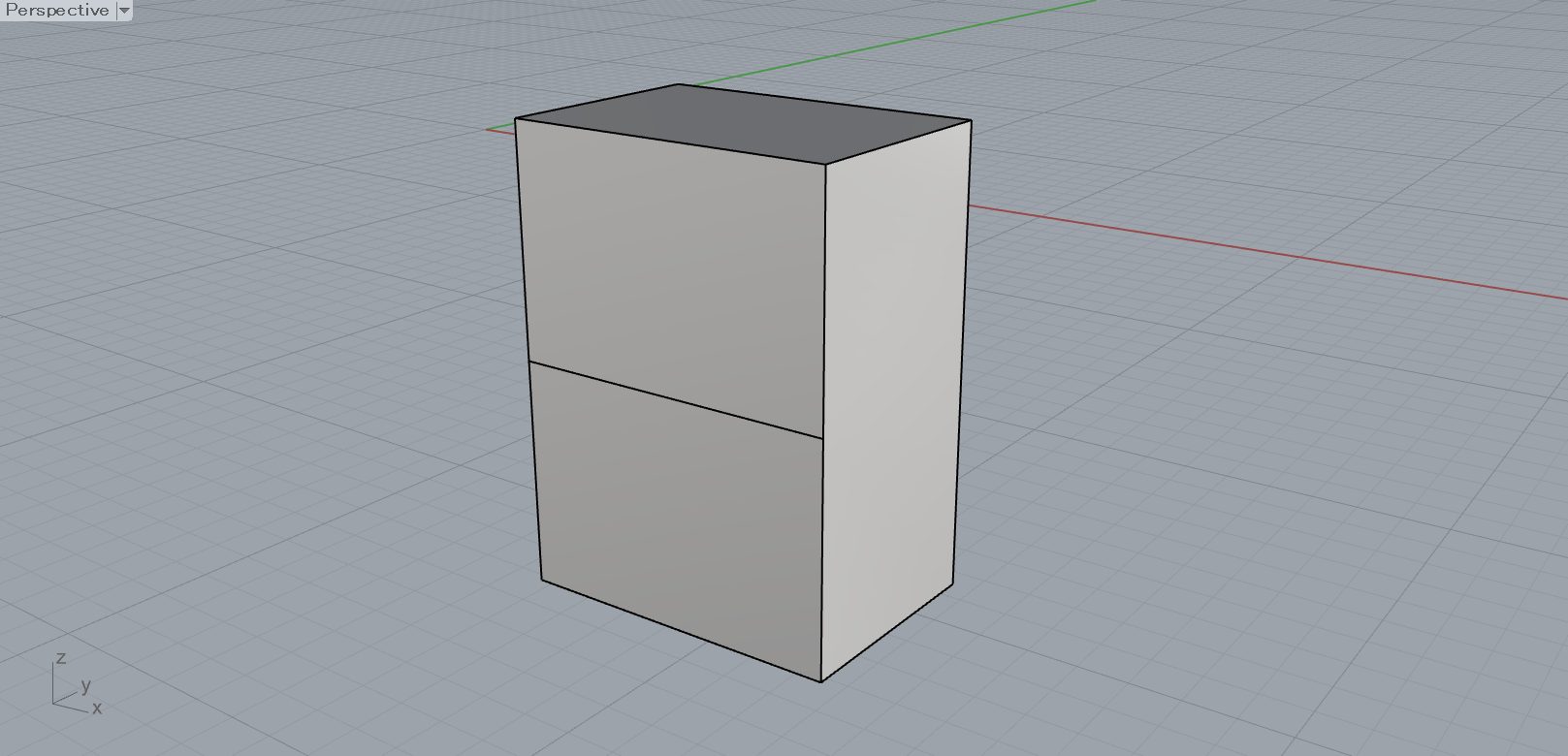

念のため正しく分割されているか面を選択して確認します。
Control+Shiftキーを押しながら面をクリックして選択します。クリックした面のみが選択されたので、無事に上下にうまく分割されたようです。
動作環境
以下の環境で動作を確認しています。
- Windows11 Pro(64bit, 23H2)
- Rhinocerace 7 SR34
